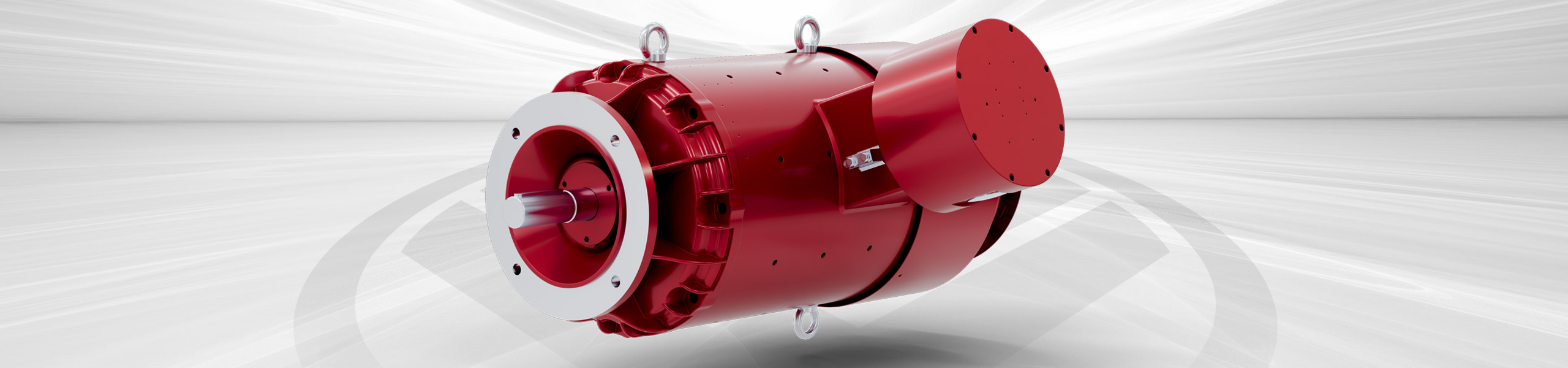

Gleichstrommotoren mit Explosionsschutz
Leistungsparameter-Bereich für unsere Plattform-Bauweise:
Baugrößen: 90 - 225
Leistung: 0,1 - 30 kW
Drehzahl: 750 - 3.600 min-1
Spannung: 24 - 440 V
- volle Leistung in unter 2 Sekunden
- Motoren in Zündschutzart „d“, Anschlusskästen in „d“ oder „e“
- Für Gerätekategorie 2G (Zone 1 und Zone 2)
- Schwingstärke B für hohe Lebensdauern
- Korrosionsschutz C1 bis C5 für aggressive Industrieumgebungen
Explosionsgeschützte Gleichstrommotoren – Sicherheit und Leistung für anspruchsvolle Industrieanwendungen
Explosionsgeschützte Gleichstrommotoren sind speziell für den Einsatz in explosionsgefährdeten Bereichen konzipiert, in denen brennbare Gase, Dämpfe oder Stäube auftreten können. In diesen Zonen – Zone 1 und 2 – sind zertifizierte Antriebssysteme gesetzlich vorgeschrieben. Die explosionsgeschützten Gleichstrommotoren von WINKELMANN verbinden geprüften Explosionsschutz mit langlebiger Antriebstechnologie und hoher Betriebssicherheit.
Als leistungsstarke Industrieantriebe überzeugen unsere ATEX- und IEC-Ex-konformen Gleichstrommotoren durch hohe thermische Belastbarkeit, robuste Bauweise und zuverlässigen Zündschutz. Ein Ex-Gleichstrommotor muss selbst unter extremen Umgebungsbedingungen konstant und sicher arbeiten. Genau dafür sind unsere explosionsgeschützten Gleichstrommotoren ausgelegt. Als Ex-Gleichstrommotor ATEX ausgeführt, erfüllen sie sämtliche relevanten Richtlinien für den sicheren Einsatz in sensiblen Industrieumgebungen. Sie eignen sich ideal für Kraftwerke, die Öl- und Gasindustrie sowie für industrielle Pumpenanwendungen und gewährleisten auch im Dauerbetrieb eine stabile Performance.
Dank flexibel anpassbarer Bemessungsdaten wie Spannung, Drehzahl und Leistungsbereich lassen sich die Ex-Gleichstrommotoren optimal in bestehende Anlagen integrieren. Jeder Gleichstrommotor für Zone 1 und 2 wird projektspezifisch konfiguriert und kann hinsichtlich Mechanik, Anschluss und Schutzart exakt auf die jeweilige Anwendung abgestimmt werden. Internationale Zertifizierungen wie IECEx, CSA/UL und EAC ermöglichen zudem den weltweiten Einsatz in explosionsgefährdeten Industrieanlagen und sorgen für zusätzliche Investitions- und Planungssicherheit.
Technische Eigenschaften und konstruktive Merkmale
Unsere explosionsgeschützten Gleichstrommotoren sind für den dauerhaften Einsatz in explosionsgefährdeten Industrieanlagen entwickelt. Als Ex-Gleichstrommotor ATEX erfüllen sie alle Anforderungen für den Betrieb als Gleichstrommotor Zone 1 und 2. Die Anschlusskästen sind wahlweise in Zündschutzart „e“ (Erhöhte Sicherheit) oder „d“ (Druckfeste Kapselung) ausgeführt und entsprechen internationalen Explosionsschutz-Normen. Dadurch wird sichergestellt, dass potenzielle Zündquellen zuverlässig vermieden oder sicher eingeschlossen werden.
Ein wesentliches Qualitätsmerkmal ist die Isolierstoffklasse H nach F. Sie gewährleistet eine hohe thermische Belastbarkeit und bietet zusätzliche Sicherheitsreserven – insbesondere bei erhöhten Umgebungstemperaturen oder im kontinuierlichen Volllastbetrieb. Gerade in ATEX-Zonen ist diese thermische Stabilität entscheidend, da ein Gleichstrommotor für Zone 1 und 2 dauerhaft zuverlässig funktionieren muss. Unsere explosionsgeschützten Gleichstrommotoren sind daher auf maximale Effizienz und langfristige Betriebssicherheit ausgelegt.
Die robuste Konstruktion sorgt für mechanische Stabilität und hohe Widerstandsfähigkeit gegenüber industriellen Beanspruchungen. Dank garantierter Schwingstärke B arbeiten die Ex-Motoren besonders vibrationsarm. Dies erhöht die Lebensdauer der Kugellager deutlich und reduziert Wartungskosten sowie ungeplante Stillstände. Ein Ex-Gleichstrommotor bietet somit nicht nur zertifizierten Explosionsschutz, sondern auch wirtschaftliche Vorteile im laufenden Betrieb.
Darüber hinaus lassen sich unsere explosionsgeschützten Gleichstrommotoren exakt an kundenspezifische Anforderungen anpassen. Ob Sonderwellen, spezielle Schutzarten, individuelle Lackierungen oder projektspezifische Anschlusslösungen – jeder Ex-Gleichstrommotor wird optimal auf die jeweilige Industrieanwendung abgestimmt und erfüllt zuverlässig die Anforderungen an einen Gleichstrommotor Zone 1 und 2.
Internationale Zertifizierungen für globale Projekte
Für den internationalen Einsatz explosionsgeschützter Gleichstrommotoren sind anerkannte Zertifizierungen unerlässlich. Ein Ex-Gleichstrommotor ATEX muss je nach Einsatzland unterschiedliche regulatorische Vorgaben erfüllen. Unsere explosionsgeschützten Gleichstrommotoren entsprechen global gültigen Normen und schaffen damit Sicherheit bei Planung und Umsetzung internationaler Projekte.
• IECEx – Internationale Zertifizierung für explosionsgefährdete Bereiche
• CSA / UL – Zulassung für den nordamerikanischen Markt (USA und Kanada)
• EAC – Zertifizierung für die Eurasische Wirtschaftsunion
Durch diese Zulassungen sind unsere ATEX- und IEC-Ex-konformen Gleichstrommotoren weltweit einsetzbar. Sie erfüllen die Anforderungen internationaler Anlagenbauer, Betreiber und EPC-Unternehmen und gewährleisten höchste Sicherheitsstandards in explosionsgefährdeten Industrieanlagen.
Ergänzende technische Daten:
Anwendungsbeispiele
Kraftwerke
In Kraftwerken werden Gleichstrommotoren häufig als Notantriebe eingesetzt, da sie auch bei Stromausfällen zuverlässig starten und ein hohes Anzugsmoment liefern. Ihre drehzahlstabile Leistung und robuste Konstruktion sorgen dafür, dass sicherheitsrelevante Systeme auch in kritischen Situationen zuverlässig betrieben werden können.
AI Rechenzentren
Gleichstrommotoren bieten ein hohes Anlaufmoment und sind besonders schnell betriebsbereit. Damit eignen sie sich optimal für Notfallsysteme in Datenzentren, wo sie Kühl- und Sicherheitseinrichtungen zuverlässig und ohne Verzögerung aktivieren.
Öl und Gas
Gleichstrommotoren überzeugen durch hohe Betriebssicherheit, kompakte Bauweise und zuverlässige Leistungsabgabe. Ihr hohes Drehmoment und die stabile Drehzahl machen sie zu einer zuverlässigen Lösung für sicherheitskritische Industrieprozesse. Zudem verfügen sie über zahlreiche internationale Ex-Schutz-Zulassungen für den Einsatz in explosionsgefährdeten Bereichen.
Pumpen
Für Pumpensysteme sind Gleichstrommotoren als Notantriebe ideal, da sie ein hohes Anzugsmoment, zuverlässigen Start und eine stabile Drehzahl bieten. Diese Eigenschaften sorgen für eine konstante Förderleistung und einen sicheren Betrieb, auch unter anspruchsvollen Betriebsbedingungen.
Bergbau
Auch im Bergbau können WINKELMANN Motoren optimal eingesetzt werden. Hohe Drehmomente bei niedriger Drehzahl, robuste Bauweise und kompakte Leistungsdichte sind entscheidend für sichere und effiziente Anlagen. Die Motoren gewährleisten auch unter anspruchsvollen Umgebungsbedingungen zuverlässigen Dauerbetrieb.
